Télétransmission d'alarme
par ligne téléphonique concédée
Télésurveillance par modem sur une ligne téléphonique concédée
TRANSMOD
Le système Transmod permet de transmettre sur une ligne téléphonique louée
ou concédée des informations sous forme de 8 contacts secs ( les contacts
des entrées ferment les relais des sorties)
Du fait du modem les distances de transmissions ne sont pas limitées et le
signal peut transiter par des portions de fibres optiques
La liaison est permanente, et la ligne est surveillée(sécurité totale)

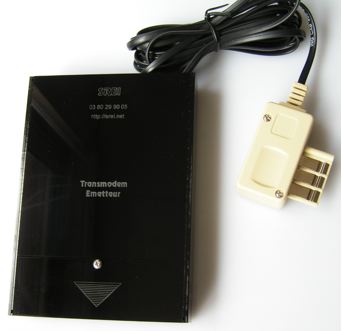

Un système complet est composé d'un coffret TRANSMOD Emetteur et d'un
coffret TRANSMODE Récepteur, permettant la transmission de 8 contacts
Fonctionnement
Le Transmod émetteur émet en permanence sur la ligne concédée des
entrées
Le Transmod récepteur reporte les entrées reçues sur les relais de sortie
Si pour une raison quelconque la transmission est interrompue, le relais de
sécurité (normalement fermé) retombe et un contact de sortie se ferme
Le TRANSMOD est alimenté à partir du 12 volts continu 500 ma
Les entrées se font à partir d'un contact sec
Les sorties sont à contacts secs de relais fermeture (avec un point commun
pour toutes les sorties)
Lorsqu'une entrée du Transmod Emetteur présente un contact fermé, le relais
de la sortie correspondante du Transmod Récepteur se ferme également
Les entrées numérotées de 1 à 8 se font à partir d'un contact sec avec la
borne "Commun" .
Les sorties se font par des relais sur des contacts secs à fermeture qui
sortent sur des bornes numérotées de 1 à 8 et une borne commune marquée
"Commun"
Nous pouvons adapter ce
matériel à vos spécificités
