Télétransmission de contacts secs par réseau Ethernet

Transmission de contacts secs par le réseau Ethernet TCP/IP émetteur 8 voies et récepteur 8 voies


teletransmetteur tcp/ip    télétransmetteur TCP/IP

Télétransmission Ethernet

Permets de décentraliser des contacts via une ligne TCP/IP
Télétransmission IP pour transmettre des contacts secs par le réseau Ethernet
Télétransmission Ethernet est un système de transmission à 8 contacts secs par le réseau Ethernet.
Télétransmission Ethernet permet de transmettre des alarmes techniques par Ethernet.
Un système complet est composé d'un télétransmetteur Ethernet Emetteur et d'un télétransmetteur Ethernet Recepteur

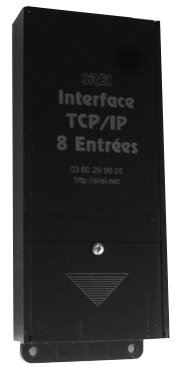

Télétransmetteur Ethernet Emetteur ( Ethernet 8E )
L'adresse IP par défaut du télétransmetteur Ethernet émetteur est 10.1.0.4
Sous réseau 255.0.0.0
Raccordement au réseau par prise RJ45
Alimentation 12 volts courant continu
Boitier en Plexiglas noir
Dimensions : 145 x 65 x 25 mm

FONCTIONNEMENT
Les entrées sont scrutées toutes les 0,5 seconde.
La position des contacts des entrées est transmise par le réseau Ethernet.

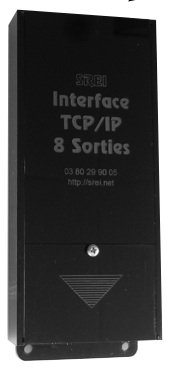

Télétransmetteur Ethernet Recepteur ( Ethernet 8R )
L'adresse IP par défaut du télétransmetteur Ethernet récepteur est 10.1.0.3
Sous réseau 255.0.0.0
Raccordement au réseau par prise RJ45
Alimentation 12 volts courant continu
Contacts de sorties (avec un point commun).
Pouvoir de coupure 250 ma sous 24 Vcc.
Boitier en Plexiglas noir
Dimensions : 145 x 65 x 25 mm

FONCTIONNEMENT
Le télétransmetteur 8 sorties positionne les contacts des relais de sorties
en fonction des contacts du télétransmetteur 8 entrées

Le télétransmetteur Ethernet est alimenté à partir du 12 volts continu 500 ma.
Les entrées se font à partir d'un contact sec
Les sorties sont à contacts secs de relais fermeture (avec un point commun pour toutes les sorties)

Le télétransmetteur Ethernet est présenté en Plexiglas noir de 65 mm de large , 135 mm de haut et 25 mm de profondeur
Lorsqu'une entrée de l' émetteur présente un contact fermé, le relais de la sortie correspondante du récepteur se ferme également
Les entrées numérotées de 1 à 8 se font à partir d'un contact sec avec la borne "Commun"
Les sorties se font par des relais sur des contacts secs à fermeture qui sortent sur des bornes numérotées de 1 à 8 et une borne commune marquée "Commun"
Nous pouvons adapter ce matériel à vos spécificités
