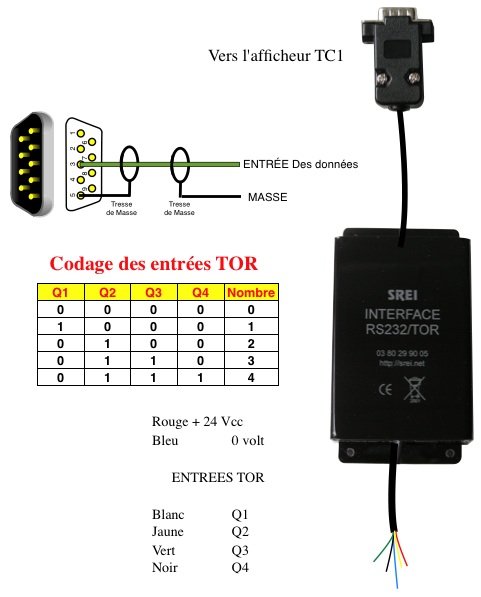

Interface adaptateur sorties TOR en liaison RS232
Boitier convertisseur pour transformer des sorties TOR d'automate en
chiffres sur une liaison RS232
Pour transformer, des contacts de sorties TOR d'un automate en liaison
RS232
Pour permettre d'afficher la valeur numérique de ces contacts sur un
afficheur TC ou sur un PC
Alimentation de l'interface : 24 volts courant continu en provenance de
l'automate
Raccorder l'afficheur au boîtier d'interface avec le câble et la prise DB9
Sortie des chiffres en RS232
1200 bauds
Pas de parité
Pas de contrôle de flux
1 bit de start
1 bit de stop
L'interface scrute en permanence les entrées TOR et envoi le chiffre décodé
sur l'afficheur
A raison de 2 fois par secondes
Les entrées TOR sont en 24 volts courant continu
24V = 1 logique et 0v = 0 logique
Q1 au fil Blanc
Q2 au fil Jaune
Q3 au fil Vert
Q4 au fil Noir
Nous pouvons adapter ce matériel à vos
spécificités
