Coffrets d'alarmes techniques 16 voies
Centrale d'alarmes techniques 16 Entrées et 17 Sorties
Coffrets d'alarmes techniques
16 entrées techniques et 17 sorties

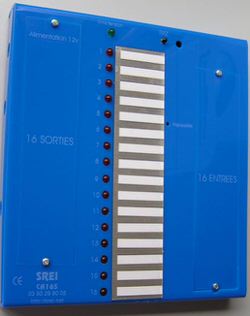

CA16S - Coffret alarmes 16 entrées 17 sorties
16 entrées en ouverture ou fermeture de boucle.
17 sorties par contact secs fermetures. Soit 1 sortie par entrées et une
sortie Klaxon
Dans l'état de fonctionnement en veille ( les entrées "ouverture de
boucle" étant fermées et les entrées "fermeture de boucle étant
ouvertes"), il suffit d'appuyer sur un poussoir interne pour mémoriser cet
état de veille.
Tout changement à l'état mémorisé provoque une alarme, allume la led rouge
correspondant à l'entrée incriminée et déclenche l'alarme sonore. Le
contact de sortie correspondant à cette entrée se ferme.
En plus une sortie "TRANSMISSION" envoie l'état du coffret vers un coffret
esclave.
1 poussoir Raz permet d'arrêter l'alarme sonore, qui reprendra si une
autre entrée vient à changer.
Les voyants des entrées restent allumés et les contacts des relais restent
fermés tant que l'état de veille n'est pas revenu.
16 voyants leds rouges (1 par entrée)
1 poussoir Raz
1 voyant led verte "sous tension"
16 bornes entrées
2 bornes "Commun entrée"
16 bornes sorties ( 16 bornes correspondantes aux entrées )
2 bornes "Commun sortie"
2 bornes "sortie Klaxon"
1 fiche d'alimentation 12 volts
1 fiche RCA de sortie transmission (1 conducteur blindé )
Dimensions : 190 x 180 x 25 mm
INITIALISATION
Pour déterminer les entrées en ouverture ou en fermeture de boucle
procéder comme suit :
Les entrées devant être en fermeture de boucle ne sont pas branchées.
Les entrées devant être en ouverture de boucle sont strappées au "Commun
entrées".
Mettre sous tension
Appuyer (et maintenir) sur le petit poussoir placé sur le circuit imprimé,
2 petits bip sonores retentiront.
Relâcher le poussoir, la programmation est terminée.
Nous pouvons adapter ce matériel à la demande, soumettez-nous
votre projet
