Permet d'envoyer sur des afficheurs PA des messages commandés par des contacts secs

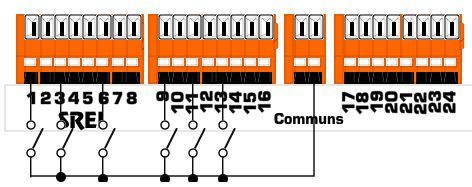

Peut piloter jusqu'à 10 afficheurs PA sur une distance de 100 mètres. Les afficheurs sont commandés par une centrale CPAE (24 entrées).  La centrale permet d'envoyer sur l' afficheur, les messages placés en mémoire. Ces messages sont au nombre de 24, commandés en affichage par 24 entrées contacts secs. Le texte de ces messages est limité à 52 caractères. Le commun des entrées est à relier aux entrées concernées par des contacts secs . Sur la centrale se trouve une prise de branchement pour un cordon de liaison série DB9 permettant depuis un PC de modifier le texte des messages enregistrés. Le réseau de liaison entre la centrale et l' afficheur est assuré par l'intermédiaire de prise RCA ( 1 paire torsadée blindée ) La centrale explore en permanence les 24 entrées, dès qu'un contact est détecté, le message correspondant à cette entrée est envoyé sur l'afficheur. Dès qu'une alarme est détectée une alarme sonore retentit, jusqu'à disparition de l'alarme, ou au moyen du bouton Raz sur le coté de la centrale. Si plusieurs contacts d'entrée sont fermés, il sont envoyés à l'afficheur dans l'ordre de leur apparition, ils restent affichés 3 secondes chacun. Les messages sont déclenchés par les contacts des entrées de la centrale. L'ordre des établissement des contacts sont respectés dans l'ordre d'apparition des messages. Tant que les contacts de sélection sont fermés les messages appelés défilent en permanence. Tout autre type de centrale peut être réalisé, nous en faire la demande.  PROGRAMMATION Allumer le PC. Introduire la disquette dans le lecteur. sous windows 95/98 cliquer sur Hyperterminal. Sous Mac Os cliquer sur Mac. hyperterminal pour Windows 98 hyperterminalXP1 pour windows XP MactTell 3.9 pour Mac Liaison RS 232 Port COM1 9600 bauds, 8 bits, 1 bit start, pas de parité, contrôle aucun,1 bit de stop

Programmation de la centrale CPA Brancher le cordon série sur la centrale (24 messages de 50 caractères). Appuyer sur la touche Retour Ligne (le système attend la fin de l'affichage en cours). ---------------MENU-------------- 1 - Modifier un Message 2 -Vérifier la liste Message 3 -Vitesse de défilement 4 -Quitter le Menu -------------------------------------- Choisir une option de 1 à 4 -------------------------------------- Taper 1 Entrer le numéro du message à modifier. Taper 12 Pour modifier le message effacer les lettres et retaper le texte Pour garder le message taper Retour Ligne TEST DE LA ZONE DU NUMERO 12_ Taper retour en arrière TEST DE LA ZONE DU NUMERO 1_ Taper retour en arrière TEST DE LA ZONE DU NUMERO_ Taper ROUGE TEST DE LA ZONE DU NUMERO ROUGE ---------------MENU-------------- 1 - Modifier un Message 2 -Vérifier la liste Message 3 -Vitesse de défilement 4 -Quitter le Menu Taper 2 Message Numéro: 1 - TEMPERATURE BAC TROP ELEVEE Message Numéro: 2 - PRESENCE DE GAZ CARBONIQUE Message Numéro: 3 - ISSUE DE SECOURS VERROUILLEE Message Numéro: 4 - SYSTEME SECURITE DEFAILLANT Message Numéro: 5 - DEBORDEMENT CUVE ---------------MENU-------------- 1 - Modifier un Message 2 -Vérifier la liste Message 3 -Vitesse de défilement 4 -Quitter le Menu Taper 3 Choisir une vitesse de 1 a 5 Vitesse actuelle de défilement 4 ---------------MENU-------------- 1 - Modifier un Message 2 -Vérifier la liste Message 3 -Vitesse de défilement 4 -Quitter le Menu Taper 5 Fin de programmation pour Revenir Taper Retour Ligne
