Interface PC 8 entrées par contacts secs sur ligne RS232

Interface de transmission de contacts secs sur PC

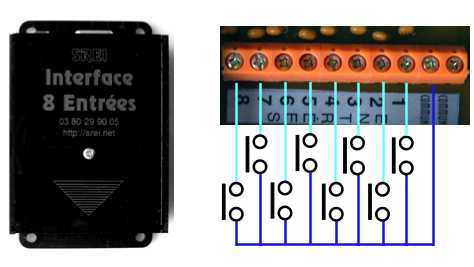

Interface 8 entrees rs232

Interface de contacts Entrées par RS232

Pour recevoir depuis un PC l'états de 8 contacts secs distants

EMETTEUR

Réception sur le PC de code brut soit :

    0 8 1 10 13

    Pour signaler l'entrée 8 strappée au " Commun " des entrées

Envoi de code brut soit :

    0 8 0 10 13

    Pour signaler l'entrée 8 non branchée
Si une entrée est raccordée au " Commun " des entrées l'information d'émission est " 1 "

L'émission n'a seulement lieu que si une des entrées change d'état
L'émetteur et le récepteur comportent une mémoire secourue
Si l'alimentation est coupée, à la remise en sous-tension, les entrées et les sorties se retrouvent à l'état précédent la coupure de courant.

Interface PC Entrées & Sorties à brancher sur le port COM1 du PC
Liaison par ligne RS 232 ( distance max 50 mètres )
9600 bauds, 8 bits, 1 bit de start, 1 bit d' arrêt, sans-parité, sans contrôle de flux

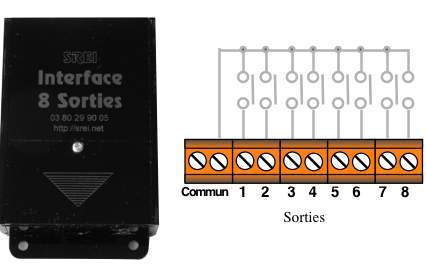

interface 8 sorties RS232

RECEPTEUR

Envoi de code brut soit :
0 8 1 10 13

Pour fermer le relais 8

Envoi de code brut soit :
    0 8 0 10 13

    Pour ouvrir le relais 8
Les contacts des relais se trouvent ouverts ou fermés par rapport au " Commun " des sorties

L'information " 1 " correspond au relais fermé

Le récepteur comporte une mémoire secourue
Si l'alimentation est coupée, à la remise en sous-tension, les sorties se retrouvent à l'état précédent la coupure de courant.

Alimentation 12 Vcc

Nous pouvons adapter ce matériel à vos spécificités
