Afficheur numérique BCD de 1 à 2 chiffres en 10 cm de
hauteur
Afficheur
numérique BCD de 1 à 2 chiffres en 15 cm de hauteur
Afficheur
numérique BCD de 1 à 2 chiffres en 20 cm de hauteur
Commande BCD par 4 contacts par digit avec commun ( contact sec ou niveau logique)
Afficheur numérique BCD multiplexé de 2 à 4 chiffres en
10 cm de hauteur
Afficheur
numérique BCD multiplexé de 2 à 4 chiffres en 15 cm de hauteur
Afficheur
numérique BCD multiplexé de 2 à 4 chiffres en 20 cm de hauteur
Commande BCD par 4 contacts par digit avec commun et multiplexage sur 3 contacts ( contact sec ou niveau logique)
Alimentation : 24 volts courant continu
Le codage des entrées BCD n'est pris en compte qu'au moment ou le multiplexage change. Le multiplexage peut être envoyé sans cadence maximum, mais doit être maintenu pendant 300 millisecondes. Les
données doivent être maintenues avant le multiplexage pendant 100 millisecondes.

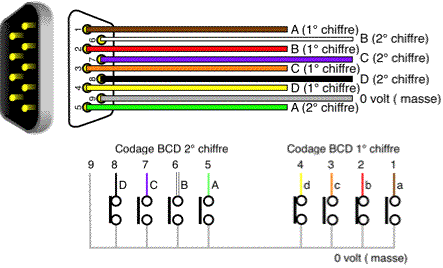

Codage des entrées BCD
Il faut donc toujours entrer le niveau BCD puis seulement le codage du chiffre multiplexé.
Les entrées BCD correspondent au chiffre et le codage multiplexage au rang du chiffre

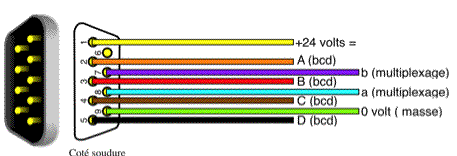

Codage des entrées de multiplexage
Alimentation 24 volts courant continu 600 ma
Les entrées BCD et de multiplexage sont en l'air ou au potentiel de 5 à 24 volts pour le niveau 1 et doivent être au potentiel 0 volt pour le niveau
0.
Les entrées BCD sont en l'air ou au potentiel de 5 à 24 volts pour le niveau 1 et doivent être au potentiel 0 volt
pour le niveau 0.
Il est possible de commander les niveaux "1" par une tension de +5 volts à + 24 volts
pour cela mettre des résistances de 470 ½ et 2 watts entre les entrées et le point de masse ( broche 9). En l'absence de tension sur les entrées elles seront au
potentiel zéro "0".
