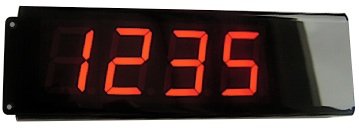

Afficheur numérique lumineux commande RS232

Afficheur numérique 7 segments liaison RS232

Afficheur grands chiffres lumineux par RS232

Commande par PC ou système
Sur demande :
    RS 485

TC  liaison RS 232 :
    pour PC ou Mac
    Automate ou système,
    Iphone ou Ipad

Vitesse de transmission :
    1200 bauds, 8 bits, 1 bit de start, 1 bit arrêt, pas de parité, pas de contrôle de flux
    Sur demande 9600 bauds

Fonctionnement :
    Chaque chiffre envoyé sur par RS 232 est pris en compte par l'afficheur, mais n'apparait pas
    Temps minimum entre l'envoi de chiffre : 5 millisecondes
    La touche Entrée (ASCII : 13) affiche le nombre contenu dans l'afficheur
    La touche Tab (ASCII : 9 ) efface l'afficheur

Alimentation 9 volts = par bloc externe pou 3,8 - 4,4 et 5,6 cm
Alimentation 12 volts = par bloc externe pour  10 -15 et 20 cm
Alimentation 24 volts = pour 10 - 15 et 20 cm
Alimentation 5 volts = par bloc externe pour 2 cm

Options :
Modèle étanche IP65 référence suivie de Ext


affucheur numerique 7 segments rs232
Afficheur numérique 7 segments RS232

TC 2-2     2 chiffres de 2 cm           80 x 65 x 25
TC 4-2     4 chiffres de 2 cm         100 x 65 x 25
TC 3-4     3 chiffres de 3,8 cm      140 x 65 x 25
TC 4-4     4 chiffres de 3,8 cm      184 x 65 x 25
TC 5-4     5 chiffres de 3,8 cm      215 x 65 x 25
TC 6-4     6 chiffres de 3,8 cm      240 x 65 x 25
TC 2-5     2 chiffres de 4,4 cm      120 x 65 x 25
TC 3-5     3 chiffres de 4,4 cm      170 x 65 x 25
TC 4-5     4 chiffres de 4,4 cm      200 x 65 x 25
TC 5-5     5 chiffres de 4,4 cm      240 x 65 x 25
TC 6-5     6 chiffres de 4,4 cm      280 x 65 x 25
TC 2-6     2 chiffres de 5,6 cm      150 x 80 x 25
TC 3-6     3 chiffres de 5,6 cm      200 x 80 x 25
TC 4-6     4 chiffres de 5,6 cm      250 x 80 x 25
TC 5-6     5 chiffres de 5,6 cm      300 x 80 x 25
TC 6-6     6 chiffres de 5,6 cm      350 x 80 x 25
TC 5-6     5 chiffres de 5,6 cm      300 x 80 x 25
TC 6-6     6 chiffres de 5,6 cm      350 x 80 x 25

Alimentation en 9 Vcc
En option alimentation en 12 ou 24 Vcc


afficheur numérique à leds rs232
Afficheur mumériques à leds RS232

TC 2-10
2 chiffres de 10 cm         165 x 125 x 21
TC 3-10
3 chiffres de 10 cm         240 x 125 x 21
TC 4-10
4 chiffres de 10 cm         320 x 125 x 21
TC 5-10
5 chiffres de 10 cm         400 x 125 x 21
TC 6-10
6 chiffres de 10 cm         480 x 125 x 21
TC 2-15
2 chiffres de 15 cm         250 x 170 x 25
TC 3-15
3 chiffres de 15 cm         350 x 170 x 25
TC 4-15
4 chiffres de 15 cm         450 x 170 x 25
TC 5-15
5 chiffres de 15 cm         550 x 170 x 25
TC 6-15
6 chiffres de 15 cm         650 x 170 x 25>
TC 2-20
2 chiffres de 20 cm         275 x 210 x 25
TC 3-20
3 chiffres de 20 cm         435 x 210 x 25
TC 4-20
4 chiffres de 20 cm         575 x 210 x 25
TC 6-20
6 chiffres de 20 cm         840 x 210 x 25
TC 2-30
2 chiffres de 28 cm         380 x 305 x 25
TC 3-30
3 chiffres de 28 cm         560 x 305 x 25
TC 4-30
4 chiffres de 28 cm         750 x 305 x 25

Alimentation en 12 Vcc sur demande en 24 Vcc

branchement DB9 rs232
Broche 5 de la DB9 série = Masse ( broche 5 de COM1 du PC)
Broche 3 de la DB9 série = Entrée des données ( broche 3 de COM1 du PC)


Nous pouvons adapter ce matériel à la demande, soumettez-nous votre projet
