Message défilant de 2 ou 3 messages de 50 caractères commandés par des contacts secs
Possibilité de messages statique ( non défilant)
La fermeture d'un contact fait défiler le message correspondant
Si plusieurs contacts sont fermés, les messages correspondants défilent à tour de rôle
Afficheurs non multiplexés (tous les caractères sont affichés simultanément )
Alimentation en 5 volts courant continu. ( un bloc secteur domestique externe est offert )
Possibilité d'alimentation de 12 Vcc à 24 Vcc par adjonction d'un module interne en option
Livré avec un cordon série de 1,8 mètre et avec clé USB
Ces afficheurs réalisés en Plexiglas design
Circuits imprimés, en verre époxy à trous métallisés
Fabrication et conception Française
Extra plat 2,1 centimètres
Caractéristiques :
Afficheur 5 caractères de 16 cm
Modèle intérieur ( IP 40 )
Référence : PA5-16 messages
Dimensions : 740 x 65 x 21 mm
Poids 800 grammes
Leds rouges de 5 mm (chaque caractère est constitué 35 leds 7 x 5)
Angle de vision : 60°
Intensité lumineuse : 200 mdc
Lisible à 40 mètres maximum
Messages modifiés par PC ou Mac
Entrée RS 232 par fiche DB9 sur le coté droit de l'afficheur
Liaison série : 9600 bauds, 8 bits, 1 bit start, 1 bit d'arrêt, pas de parité, pas de contrôle de flux
Sur demande les messages peuvent être figés en mémoire à la fabrication
Entrée de l'alimentation 5 Vcc par fiche de 2,1 sur le coté droit de l'afficheur
Fixation avec 4 vis de 3 mm sur les oreilles du fond
Boitier entièrement en Plexiglas ( corps et fond )
Alimentation 5 volts courant continu
Puissance dissipée 7,5 watts
Programmes à Utiliser :
Tera Term pour Windows XP et 7
CoolTerm pour Mac OSX
Liaison RS 232 Port COM1
9600 bauds, 8 bits, 1 bit start, pas de parité, contrôle aucun,1 bit de stop
Taper sur la touche ESC ou flèche bas du pavé de touches flèches ou simultanément sur le touche ctrl et sur la touche P (prise de
contrôle de l'afficheur depuis le PC)
1) Message 1
2) Message 2
3) Message 3
4) Quitter
Choisir une option de 1 a 4
(Si aucune option n'est choisie, l'afficheur au bout de 20 secondes reprend ses activités).

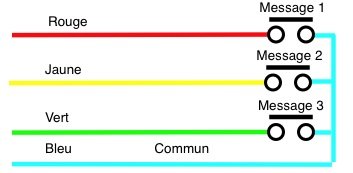

Choisir 1 : taper 1 pour enregistrer le message correspondant au contact 1 (fil rouge)
ou
Choisir 2 : taper 2 pour enregistrer le message correspondant au contact 2 (fil jaune)
ou
Choisir 3 : taper 3 pour enregistrer le message correspondant au contact 3 (fil vert)
Entrer les caractères
Entrer les caractères au clavier
Le message est limité à 50 caractères. Pour terminer le message taper sur la touche Retour Chariot
Choisir 4 : taper 4 pour terminer la programmation Débrancher le cordon série du PC
L'afficheur affiche les messages correspondants aux contacts fermés
1) Message 1
2) Message 2
3) Message 3
4) Quitter
Choisir une option de 1 a 4
(Si aucune option n'est choisie, l'afficheur au bout de 20 secondes reprend ses activités).
Choisir 1 : taper 1 pour enregistrer le message correspondant au contact 1 (fil rouge)
ou
Choisir 2 : taper 2 pour enregistrer le message correspondant au contact 2 (fil jaune)
ou
Choisir 3 : taper 3 pour enregistrer le message correspondant au contact 3 (fil vert)
Entrer les caractères
Entrer les caractères au clavier
Le message est limité à 50 caractères. Pour terminer le message taper sur la touche Retour Chariot
Choisir 4 : taper 4 pour terminer la programmation Débrancher le cordon série du PC
L'afficheur affiche les messages correspondants aux contacts fermés
